词条 电位器

电位器

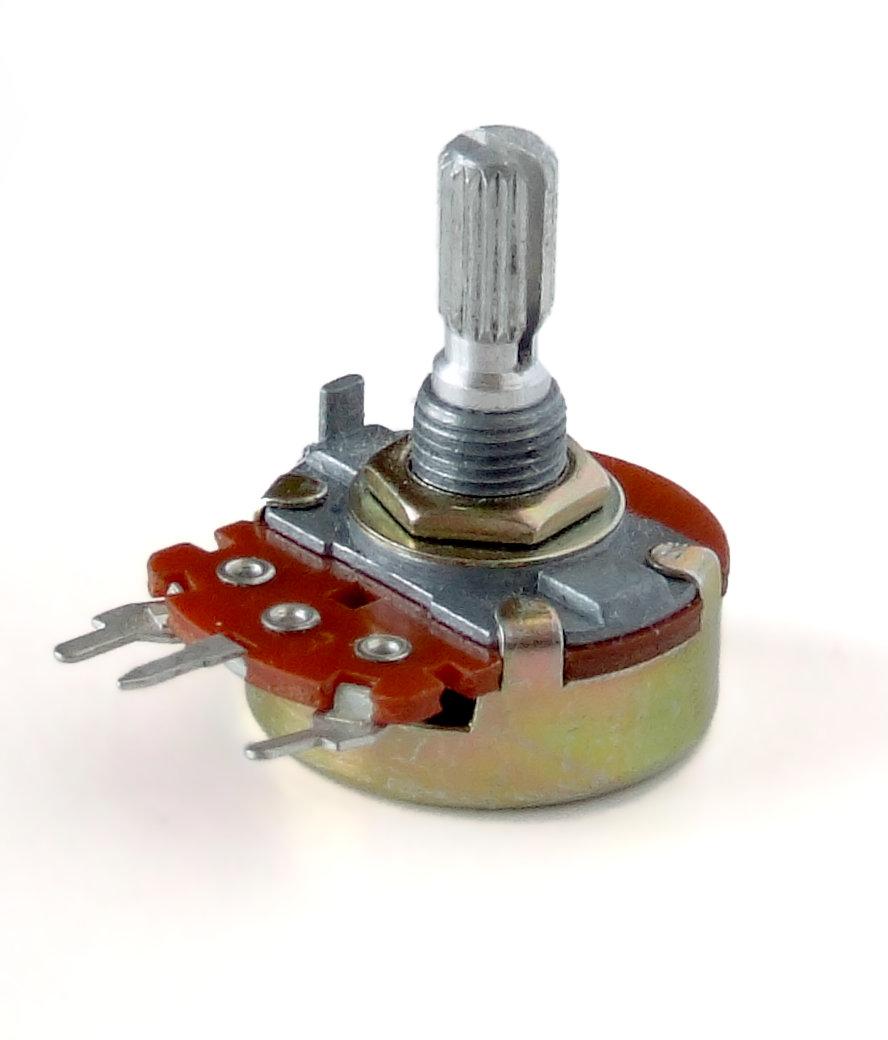

电位器(英文:Potentiometer,通俗上也简称 Pot,少数直译成电位计),中文通常又称为可变电阻器(VR,Variable Resistor)或简称可变电阻,是一种具有三个端子,其中有两个固定接点与一个滑动接点,可经由滑动而改变滑动端与两个固定端间电阻值的电子零件,属于被动元件,使用时可形成不同的分压比率,改变滑动点的电位,因而得名。

至于只有两个端子的可变电阻器(rheostat)(或已将滑动端与其中一个固定端保持连接,对外实际只有两个有效端子的)并不称为电位器,只能称为可变电阻(variable resistor)。

常见的碳膜或陶瓷膜电位器可以透过铜箔或铜片与印刷膜接触旋转或滑动产生于输出、输入端的不同电阻。较大功率的电位器则是使用线绕式。

电位器有时会合并附带其他功能,例如某些音量控制用的电位器附开关,可兼作音量与电源开关的功能,此时通常是在音量最小的一端附带关闭电源。

电位器相关文献
电位器
用途电位器最常见的用途是各式音响声源设备里的音量控制或电子设备里的各式准位与功率等的控制,也可以做为位置或角度的传感器,或者是作为钨丝灯泡调光器或电热丝功率调节器的控制元件等。但某些用途,如前述例子中的后者,通常将电位器接成两端子可变电阻(rheostat)形式来使用。分类绕线式电位器的构造电阻材质分类碳膜式(CarbonFilm):使用碳膜作为电阻膜。瓷金膜(MetalFilm):使用以陶瓷(ceramic)与金属(metal)材质混合制成的特殊瓷金(cermet)膜作为电阻膜。线绕式(Wirewound):使用金属线绕制作为电阻。比起碳膜或瓷金膜而言,可承受较大功率。直线滑动式电位器(“faders/推子”)构造分类旋转式:常见的形式。通常的旋转角度约270~300度。直线滑动式:通常用于混音器,便于立即看出音量/均衡的位置与做淡入淡出控制,俗称“推子”。部分高级的混音器更带有动作机构...
查看全文
