词条

铝镍钴合金

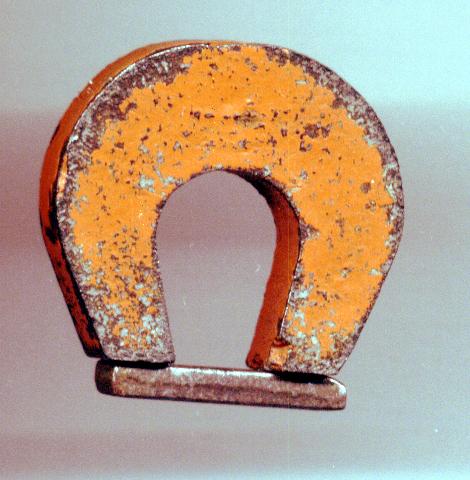

铝镍钴合金具有高矫顽性（coercivity），高居里温度。铝镍钴合金坚硬易脆，无法冷加工（cold work），必需是用铸造或者烧结（Sintering）程序处理制成。铝镍钴合金可以产生高达0.15特斯拉的磁场。举一个中间性质的各向异性铸造铝镍钴合金例子，Alnico-6的成分为8% Al、16% Ni、24% Co、3% Cu、1% Ti，其它都是Fe。Alnico-6的最大磁能积（BH_max）为3.9 megagauss-oesteds（MG·Oe），矫顽性为780 oersted ，居里温度为860 °C，最高工作温度为525 °C。

于1931年，日本材料专家Mishima发现了一种特定成分的铝镍钴合金（58% Fe，30%Ni，12%Al），其矫顽性极高，是那时期最好的磁性钢的两倍。在1970年代发现稀土磁铁之前，铝镍钴合金是最强的永久磁铁材料。

铝镍钴合金相关文献

铝

性质物理性质铝是轻金属，密度仅是铁三分之一左右。纯铝较软，在300℃左右失去抗张强度，熔点660.4度。经处理过的铝合金较坚韧、易延展。有着金属光泽，光滑时表面银白而发亮，粗糙时呈暗灰色。无磁性且不易点燃。反射可见光能力强（约92%），反射中远红外线可达98%。纯铝的强韧度为7～11MPa，而铝合金可达200～600MPa。铝很容易被加工，切割，塑形。铝原子以立方晶格排列。铝有良好的导电导热性（都为铜的59%），而远轻于铜。铝可以在低于1.2K的温度和磁通量大于100高斯下超导。化学性质铝暴露于空气中会在其表面生成致密的氧化铝Al2O3（此过程为钝化），有效的防止其继续氧化，所以通常略显银灰色。平常我们可见的铝制品，均已经被氧化。而其氧化薄膜又使铝不易被腐蚀。在280°C的温度以下铝开始会被水氧化，生成氢气和氢氧化铝和热。同时与一般的金属不同的是，它可以同时和强酸强碱进行反应，因此认为铝是...

查看全文

四羰基镍

结构Ni(CO)4为四面体结构，Ni原子中心与四个羰基（一氧化碳配体）相连。CO配体中C-O以三键相连，碳端与金属配合。当初在弄清四羰基镍结构时颇费了一些周折，以至于1950年前的大多数出版物都认为它由CO链与金属螯合组成。四羰基镍与五羰基铁和六羰基钼等金属羰基配合物类似，共有18个价电子，符合18电子规则。这些配合物都为对称结构，不带电荷，挥发性很强。四羰基镍中镍原子的形式氧化数为零。制备1890年路德维希·蒙德通过使镍与一氧化碳反应首先合成了Ni(CO)4。这是第一个制得的简单金属羰基化合物，引发了羰基配合物的合成和研究热潮，其中重要的包括V、Cr、Mn、Fe和Co。金属镍常压下50℃即可与一氧化碳反应生成四羰基镍。蒙德法纯化金属镍的过程为：323K下让一氧化碳通过不纯的镍表面，化合生成四羰基镍，再适当加热使四羰基镍分解为金属，即可达到纯化的目的。反应与其他低价金属羰基配合物类似，Ni

查看全文

钴

名称钴的英文名称“Cobalt”来自于德文的Kobold，意为“坏精灵”，因为钴矿有毒，矿工、冶炼者常在工作时染病，钴还会污染别的金属，这些不良效果过去都被看作精灵的恶作剧。分布辉砷钴矿稳定的钴同位素是通过超新星上的R-过程生成的。钴在地球上的分布极为广泛，但在地壳中的含量仅0.0023％，许多铁﹑镍﹑铜等矿中都含有微量的钴。天然水﹑泥土和动植物中都发现有钴的踪迹。自然界中，钴经常和铁伴存，尽管铁陨石中钴的丰度要小于镍，但两者都是陨铁的特征成分。与镍一样，虽然未发现钴在古地壳以金属的形式存在，但陨铁合金中的钴由于未受氧气和水分的侵蚀能以金属（合金）的形式存在。化合物形式的钴是铜和镍矿石中的次要成分。钴矿：辉砷钴矿硫钴矿方钴矿菱钴矿性质物理性质钴是具有钢灰色和金属光泽的硬质金属。化学性质钴在常温下与水和空气都不起作用，性质同铁、镍相似。在加热时，钴与氧、硫、氯、溴发生剧烈反应。也能与一氧化碳...

查看全文

合金

概述合金的生成常会改变元素单质的性质，例如，钢的强度大于其主要组成元素铁。合金的物理性质，例如密度、反应性、杨氏模量、导电性和导热性可能与合金的组成元素有类似之处，但是合金的抗拉强度和抗剪强度却通常与组成元素的性质有很大不同。这是由于合金与单质中的原子排列有很大差异。例如合金的熔点比组成合金的金属熔点要低是因为各种金属原子半径有所差异，较不易形成稳定的晶格。少量的某种元素可能会对合金的性质造成很大的影响。例如，铁磁性合金中的杂质会使合金的性质发生变化。不同于纯净金属的是，多数合金没有固定的熔点，温度处在熔化温度范围间时，混合物为固液并存状态。因此可以说，合金的熔点比组分金属低。参见低共熔混合物。常见的合金中，黄铜是铜和锌的合金；青铜是锡和铜的合金，常用于雕象、装饰品和教堂钟。一些国家的货币都会使用合金（如镍合金）。合金是一种溶液，如钢中，铁是溶剂，碳是溶质。参见合金列表金属互化物热处理理想...

查看全文

镍

特性原子及物理性质镍是一种有光泽的银白色金属，其银白色带一点淡金色，可被高度磨光。只有四种元素在室温或其附近具有铁磁性，镍就是其中一种，其余三种为铁、钴及钆。其居里温度为355°C，即大块的镍在这个温度以上就会失去磁性。镍的晶胞为面心立方，晶体参数为0.352nm，由此可得出镍的原子半径为0.124nm。镍属于过渡金属，质硬，具延展性。电子排布的争议镍原子共有两种电子排布：[Ar]4s3d及[Ar]4s3d，而两者的能量非常接近（符号[Ar]指的是其核心结构与氩相似）。对于哪一种排布的能量较低仍存在分歧。化学教科书引用的镍电子排布为[Ar]3d4s或与前者相同的[Ar]4s3d。这种排布遵从马德隆能量排序规则，预测4s的位置被填满后才开始填3d的位置。这一点是有实验支持的，镍原子最低的能量态为4s3d能阶，更确切来说是3d(F)4sF的J=4能阶然而，这两种排布实际上都会各自衍生出一系列不...

查看全文

铝镍钴合金相关标签

磁铁

铁合金

镍

钴

铝合金
