共面波导

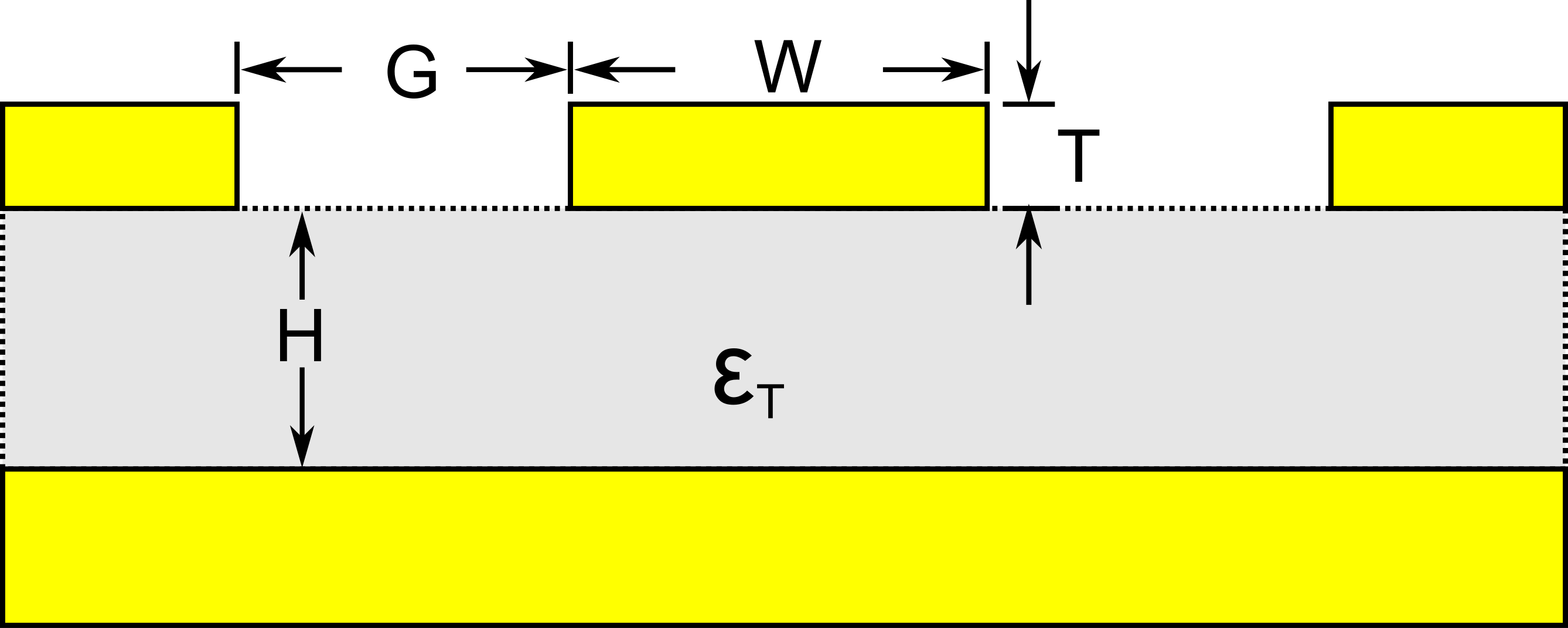

共面波导（英语：Coplanar waveguide，缩写为CPW或CPWG，或称“共面带状线”、“共面微带线”）一种性能优越、加工方便的微波平面传输线。它可以使用普通的印刷电路板工艺制作出来, 可以用来传输微波信号。共面波导传输线也可以集成在单片微波集成电路（MMIC（英语：Monolithic microwave integrated circuit））上，并且具有一个很小的尺度。在介电质基片的一个面上制作出中心导体带，并在紧邻中心导体带的两侧制作出导体平面，这样就构成了共面波导。

其中，共面波导种类有：耦合共面波导、全屏蔽共面波导、变形共面波导、悬置共面波导对称共面波导、非对称共面波导。

传统的共面波导(CPW) 是在介电质基片上的一条印刷导体带与紧邻印刷导体带的两侧的一对导体平面（该导体平面与导体带是对称的，和导体带都在同一个平面上, 因此称之为“共面”），称之为返回导体。这一对返回导体平面与中间的导体带只有非常小的间距, 与中心导体带之间的间...

共面波导相关文献

电磁波导

历史1893年J.J.汤姆森第一个提出波导的概念。1894年O.J.洛奇第一个用实验证明了波导。1897年罗德·瑞利第一个完成了在空心金属圆柱形波导中传播模式的数学分析。(McLachan,1947.)操作原理对波导的分析需要通过求解麦克斯韦方程组，或其推导形式，即电磁波动方程，再加上由材料及其界面性质所决定的边界条件。这组方程有多个解。每个解也叫做一个模，也就是本征方程组。因此每个模的特性由其本征值决定，而本征值与波在波导中轴传播速度有关。波导传播的模取决于波长，偏振（极化），及波导的形状与大小。在空心金属波导中，对于矩形波导，基本模是transverseelectric（横电波）TE1,0模；对于圆形波导，基本模是TE1,1。矩形空心金属波导TE1,0模.圆形空心金属波导TE1,1模.空心金属波导传输线微波电路中用以传输信号的材料。电介质波导参看参考资料Thisarticleisbas...
