移位寄存器的输入、输出都可以是并行或串行的。它们经常被配置成串入并出(serial-in, parallel-out, SIPO)的形式或并入串出(parallel-in, serial-out, PISO),这样就可以实现并行数据和串行数据的转换。当然,也有输入、输出同时为串行或并行的情况。此外,还有一些移位寄存器为双向的,也就是说它允许数据来回传输,输入端同时可以作为输出端,输出端同时也可以作为输入端。如果把移位寄存器的串行输入端,和并行输出端的最后一位连接起来,还可以构成循环移位寄存器(circular shift register),用来实现循环计数功能。

移位寄存器相关文献
线性反馈移位寄存器
FibonacciLFSRs一个16-位FibonacciLFSR.图中白色数字为抽头,与表中本原多项式相对应,则寄存器的循环周期为最大,65535(不包括全零状态)。图中的状态为0xACE1(十六进制)下一个状态是0x5670.影响下一个状态的比特位叫做抽头。图中,抽头序列为[16,14,13,11]。LFSR最右端的比特为输出比特。抽头依次与输出比特进行异或运算,然后反馈回最左端的位。最右端位置所生成的序列被称为输出流。影响LFSR下一个状态的比特位叫做抽头(图中白色数字)最大长度的LFSR生成一个M序列(例如,只有与有一定抽序列的LFSR才能通过所有2−1个内部状态,不包括全零状态),除非它本身为全零,亦即状态永不改变作为基于异或运算的LFSR的替换,LFSR也可以给予同或运算。与使用异或门的LFSR全零状态下为无效状态相应的,使用同或门的LFSR在全“1”状态下也是无效的。有LFS...
查看全文
移位寄存器

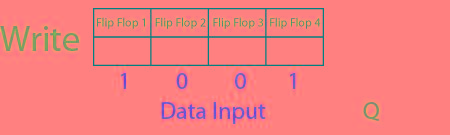

串入串出破坏性读出这是最简单的移位寄存器类型。出现在“数据输入”的数据串每次“数据移位”都会向右移动升高一级。每次移位过程中,最左边的一位(即“数据输入”)移入第一个触发器的输出中。最右边的一位(即“数据输出”)会移出并丢失。数据存储在每个触发器后的“Q”输出中,所以在这种排列下有四个可以使用的“储存槽”,因此为4位寄存器。要对移位模式有所了解,可以想象寄存器内数据为0000(则所有储存槽都为空)。随着“数据输入”出现1,0,1,1,0,0,0,0,对于寄存器(按照这个顺序,每次“数据移位”都有一个脉冲,称作选通),这就是结果。左边的列对应于最左边的触发器的输出引脚,后面同理。所以整个寄存器的串行输出为10110000。可以看出如果数据输入是连续的,就会得到完整的输入,只是偏移了四个“数据移位”周期。这种排列是队列的硬件等价形式。同时,在任何时候,整个寄存器可以通过复位引脚设置为高电平来置...
