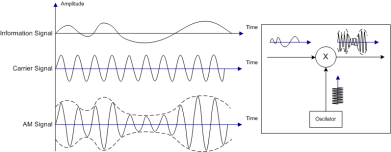

示意图

一个简单的幅度调制示意图如下：

幅度调制的信号No.4就是(No.1+No.2)*No.3得来。

标准AM的简化分析

幅度调制图解

考虑一个频率为 f c ，幅度为 A 的载波（正弦波）：

令 m ( t ) 表示调制波形。对于这个例子，我们只需用一个比 f c 小很多的，频率为 f m 的正弦波调制：

其中 M 是调制的幅度。我们需要让 M 1 则会出现过调制，从传输信号中重构消息信号会导致原始信号的丢失。幅度调制的结果就是载波 c ( t ) 乘以正数 (1+ m ( t ))：

在这个简单情形中 M 与调制指数相同。当 M =0.5 时调幅信号 y ( t ) 对应于图4中最上面的图（标记为“50%调制”）。

运用积化和差恒等式， y ( t ) 可以用三个正弦波的和表示：

因此，调制信号有三个组成部分：载波 c ( t ) 没有变，还有频率略高和略低于载波频率 f c 的两个纯正弦波（称为边带）。

解调方法

调幅解调器的最简单的形式包括一个充当包络检波器的二极管。另一种类型的解调器—— 乘积检波器 （ 英语 ： product detector ） 的电路更加复杂，但能提供更好的解调质量。

参见

调幅广播

AM立体声 （ 英语 ： AM stereo ）

用于AM无线电广播的中波波段

用于AM无线电广播的低频波段

频率调制

短波几乎普遍使用调幅，很少的情况下当频率在25 MHz以上时用调频。

调制，一些其他调制方法

幅度调制信号系统 （ 英语 ： Amplitude modulation signalling system ） （AMSS），一种用于向调幅信号加入低比特率信息的数字系统。

边带

无线电发射的类型 （ 英语 ： Types of radio emissions ） ，ITU指定的发射类型

波段

民用波段无线电台 （ 英语 ： Citizen"s Band Radio ）

正交幅度调制

DSB-SC

参考文献

Newkirk, David and Karlquist, Rick (2004). Mixers, modulators and demodulators. In D. G. Reed (ed.), The ARRL Handbook for Radio Communications (8t ed.), pp. 15.1–15.36. Newington: ARRL. ISBN 0-87259-196-4.
